Τεχνική Συσχέτισης Ψηφιακών Εικόνων

Η τεχνική DIC χρησιμοποιείται για τον ποσοτικό προσδιορισμό της παραμόρφωσης ενός αντικειμένου, υπό φόρτιση, χωρίς επαφή, σε όλο το πεδίο.

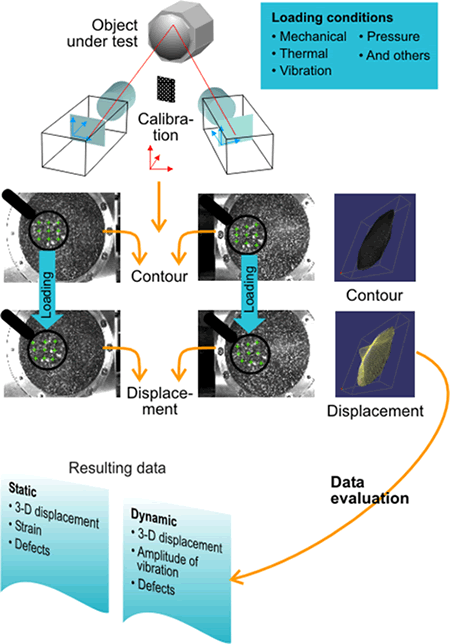

Η τεχνική αυτή, χρησιμοποιεί κάμερες υψηλής ταχύτητας, μία πηγή ψυχρού και ομοιόμορφου φωτισμού του δοκιμίου και ηλεκτρονικό υπολογιστή με εξειδικευμένο λογισμικό.
Πριν τη μέτρηση, το δοκίμιο ψεκάζεται με λευκό χρώμα και κατόπιν με μαύρο δημιουργείται ένα στοχαστικό μοτίβο, αποτελούμενο από μαύρες κουκίδες. Στην αρχή της μέτρησης λαμβάνονται από τις κάμερες οι αρχικές εικόνες του, που χρησιμοποιούνται ως εικόνες αναφοράς. Κατόπιν, κατά τη φόρτιση του δοκιμίου, καταγράφονται οι μεταβολές του μοτίβου των κουκίδων από τις κάμερες. Οι λαμβανόμενες εικόνες επεξεργάζονται από το λογισμικό πρόγραμμα με ειδικούς αλγόριθμους συσχέτισης, υψηλής ακρίβειας.
Ως αποτέλεσμα, λαμβάνεται μία σειρά δεδομένων, που περιλαμβάνουν την αρχική εικόνα του δοκιμίου και τρισδιάστατα διανύσματα παραμόρφωσης σε κάθε σημείο της επιφάνειάς του. Επιπλέον, η ειδική επιμήκυνση υπολογίζεται σε κάθε σημείο αυτής.

Η βαθμονόμηση του συστήματος πραγματοποιείται εύκολα, γρήγορα και αυτοματοποιημένα, με χρήση ειδικού πλακιδίου. Η ελάχιστη τιμή της ειδικής επιμήκυνσης που μπορεί να μετρηθεί είναι της τάξης 0.01%. Επίσης, είναι δυνατή η μέτρηση της ειδικής επιμήκυνσης σε ποσοστό >>100%.

Το λογισμικό διαθέτει πληθώρα γραφικών αποτελεσμάτων, εργαλείων ανάλυσης και δημιουργίας αναφορών. Διατίθενται επίσης και λειτουργίες εξαγωγής των αποτελεσμάτων σε λογισμικά προγράμματα τρίτων. Υπολογίζεται η επιμήκυνση και η ειδική επιμήκυνση σε όλη την επιφάνεια του δοκιμίου.

Η εμφάνιση των αποτελεσμάτων γίνεται σε πραγματικό χρόνο με τη δοκιμή φόρτισης, σε τρισδιάστατη ή δισδιάστατη απεικόνιση.

Η τεχνική μέτρησης της παραμόρφωσης DIC εφαρμόζεται σε δοκίμια διαστάσεων 5x5mm2 έως και 1m2 ή και περισσότερο.

• Η τεχνική χρησιμοποιείται για το χαρακτηρισμό των ιδιοτήτων των υλικών ακόμη και στην πλαστική περιοχή. Με τα εργαλεία ανάλυσης, προσδιορίζεται η θέση και το μέγεθος της μέγιστης ειδικής επιμήκυνσης, που αποτελεί σημαντική παράμετρο στις δοκιμές των υλικών
• Η τεχνική DIC εφαρμόζεται επίσης και στη μηχανική της θραύσης, όπου υπολογίζεται η κατανομή της ειδικής επιμήκυνσης στην επιφάνεια του δοκιμίου και παρακολουθείται η αύξηση του μεγέθους των παρουσιαζόμενων ρωγμών.

• Χρησιμοποιείται επίσης, σε δοκιμές αντοχής υλικών σε πολύ υψηλές θερμοκρασίες.
