Εκπαιδευτικοί Μετασχηματιστές Μονοφασικοί - Τριφασικοί

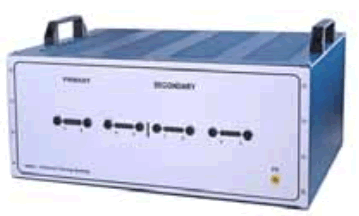

Μονοφασικός Μετασχηματιστής

• Πρωτεύον / δευτερεύον: 230 / 110V

• Πρωτεύον: 2x115V AC

• Δευτερεύον: 2x55V AC

• Ισχύς: 300VA ή 1kVA ή 3kVA (κατ' επιλογή)

• Συχνότητα: 50-60Hz

• Πολλαπλές δυνατότητες συνδέσεως με διαχωρισμό των τυλιγμάτων

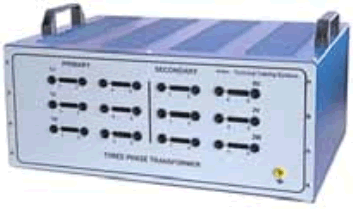

Τριφασικός Μετασχηματιστής

• Πρωτεύον: 3x400V (3 x 2 x 115V)

• Δευτερεύον: 3x230V (3 x 2 x 66.5V)

• Ισχύς: 300VA ή 1kVA ή 3kVA (κατ' επιλογή)

• Συχνότητα: 50-60Hz

• Πολλαπλές δυνατότητες συνδέσεως με διαχωρισμό των τυλιγμάτων
• Σύνδεση πρωτεύοντος/δευτερεύοντος τυλίγματος: Yy, Dy, Dd, Yz, Dz

Πειραματικές Ασκήσεις Μετασχηματιστών

• Μελέτη των παραμέτρων σε πλήρη και ισοδύναμα κυκλώματα
• Λειτουργία μετασχηματιστή χωρίς φορτίο
• Λειτουργία μετασχηματιστή στο δοκιμαστικό βραχυκύκλωμα
• Λειτουργία μετασχηματιστή με φορτίο (R, L, C)
• Προσδιορισμός βαθμού απόδοσης μετασχηματιστή
• Παραλληλισμός μετασχηματιστών
• Συνδεσμολογία Υ/Δ, πολικές / φασικές τάσεις τριφασικών μετασχηματιστών
